概述
JKWNQ型配電監測無功補償控制器是我公司研制開發的新技術產品，該控制器具有配變運行數據監測與無功補償控制功能，自動采集電流電壓并據此計算有功功率、無功功率、有無功電量，能夠根據功率因數、電壓邏輯進行自動分相分級投切電容器。通訊方式支持GPRS通迅、4G通信等，結合需求側主站，可完成對配電線路的各種監控功能。為實現配網自動化管理提供真實、可靠、準確的依據。
執行標準
裝置中的所有電器元件均符合相應的國家標準或行業標準，并嚴格執行下列標準：
DL500-92 電壓監測儀訂貨技術條件
DL/T17626.4-1998 電磁兼容試驗和測量技術：電快速瞬變脈沖群抗擾度試驗
DL/T630-1997 交流采樣遠動終端技術條件
DL/T645-1997 多功能電能表通信規約
GB12325-1990 電能質量 供電電壓允許偏差
GB/T14549-93 電能質量 公用電網諧波
GB4208-1993 外殼防護等級（IP代碼）
GB191-2000 包裝儲運圖示標示
GB8566-88 軟件開發規范
遵循規約
●《電力負荷管理系統數據傳輸規約-2004》（國家電網公司）
●廣西電網公司電力需求側管理系統數據傳輸規約（2005年）第一部分
●廣西電網公司配電監測計量終端、低壓無功補償及配變監測計量裝置、10KV架空配電線路用戶分界智能開關通信規約（2007.10）
●廣西電網公司多功能電能表通信規約擴展部分。
●廣東電網公司配變計量監測終端通訊規約。（備選）
●主要可選擇通信規約：國家電網、南方電網、廣西電網、廣東電網、或其他可定制規約。
產品型號
品型號.jpg)
主要功能
2.8 數據處理與存儲
控制器能顯示實時采集、處理和存儲實時和當前數據，保存最
近100 天日數據，最近12 個月的月數據，最近3 個月的曲線數據，20 個重點用戶10 天的24 個整點電能數據，最近256條重要事件記錄和256條一般事件記錄，記錄和顯示低壓抄表統計信息，比如：日統計數據（抄讀成功/失敗電表數）、月統計數據等。
2.9 停電統計
控制器具有停電統計功能，計算日、月停電時刻、停電累計時間。
2.10 無功補償裝置投切情況監測
實時監測無功補償裝置電容器控制開關狀態變化，記錄每組電容器開關投切時間。保存最近100 天每組電容器開關日投入次數、退出次數及裝置日總投切次數；最近12 個月電容器控制開關狀態變化，記錄每組電容器開關投切時間；電容器累計補償?shù)臒o功電能量等數據。
2.11 數據傳輸接口
控制器與主站的通信協議符合《廣西電網公司低壓無功補償及計量裝置通信規約》，《廣西電網公司電力需求側管理系統數據傳輸規約(2005年)》第一部分，《Q/CSG 11109004-2013 中國南方電網有限責任公司計量自動化終端上行通信規約》，
控制器具備與電能表通信，中繼轉發，數據壓縮，數據加密，級聯等功能。
2.11.1 通信接口
1路RS232維護接口，1路RS232短距離無線通訊接口， 1路USB接口，2路RS-485接口，1路RS232遠程通信接口。各接口用途如下：
① 1路RS232維護接口，作維護編程用。
② 1路RS232短距離無線通訊接口，實現短距離無線數據抄收、參數設置、維護、調試等功能，支持與手持PDA通信。
③ 1路USB接口:本地U盤抄表、升級接口。
④ 3路RS-485接口：第1路固定配置成抄表模式，第2路可以被配置成級聯模式或被抄表模式（即本控制器可作為1多功能表被其它設備用DL/T645讀?。?。第3路作為剩余電流動作保護器、環境溫度濕度監測器、變壓器安防等通信接口。
⑤ 1路RS232遠程通信接口：
遠程通信接口（GPRS接口）位于下部透明罩蓋內，選配遠程通信功能時，右邊模塊盒裝GPRS/CDMA通訊模塊。
2.11.2 與電能表通信
控制器與電能表通信，按設定的抄收間隔抄收和存儲電能表數據，并按主站命令的要求，將電能表數據傳輸給主站。同時支持2 種以上電能表通信協議。
2.11.3 級聯模式
控制器的兩個本地RS 485接口可被配置成主和從兩種工作模式。在同一監測點有多個監測終端或低壓集中抄表終端時，可通過RS 485實現多臺終端級聯，共享主模式終端的上傳信道。一個級聯接口最多可向下連接4臺設備，默認通訊波特率為9600bps。參與級聯的所有終端只有一臺可以設置為主工作模式，其余均為從工作模式。主終端周期巡查級聯的從終端，當從工作模式終端有數據主動上報要求時，將從終端的數據轉發給主站。
2.11.4 遠程升級
控制器支持主站利用通訊通道對控制器的軟件及通訊規約進行遠程自動升級。
2.12 無功補償功能
2.12.1 回路數
控制回路 16路DC12V。
2.12.2 控制方式
① 手動控制：可采用手動控制方式對電容器組進行投切。
② 自動控制：根據功率因數、無功功率等的變化對電容器組按循環投切或優化投切進行自動控制。包括自動循環投切(先接通的先分?jǐn)啵蠓謹嗟暮蠼油?和自動優化投切(選取最接近所缺或所超無功功率的那組電容投切，這樣既保證了功率因數接近1，又減少了每天投切的次數,電容容量相同組采用循環投切方案)兩種方式。
2.12.3 無功補償算法
以無功功率為控制物理量，功率因數和電壓為投切參考限制條件。
2.12.4 快速響應特性
滿足無功負荷快速變化的補償要求；投切過程不受電容器放電時間限制，響應時間小于50ms。
2.12.5 補償方式
① 三相補償：可采用三相補償方式對三相相對平衡的無功負荷進行補償，保證在系統三相電壓不平衡條件下裝置運行的可靠性。
② 分相補償：采用分相補償方式可保證在電網三相負荷不平衡情況下亦能達到理想的補償效果。
③ 混合補償：采用三相補償和分相補償并存的補償功能。
2.12.6 電容補償保護功能
① 過電壓保護：過電壓動作門限應在(1.07～1.20)UN之間可調，動作回差6—12V，分?jǐn)嗫倳r(shí)限應不大于60s。
② 欠電壓保護：欠電壓保護取值在系統標稱值的75%—85%之間可調，分?jǐn)嗫倳r(shí)限不大于60s。
③ 失壓保護：斷電后控制輸出自動開斷，保證再通電時控制輸出處于分?jǐn)酄顟B(tài)。
④ 諧波保護：當電壓諧波總畸變率超過設定值時，自動閉鎖電容器投入，并發出指令將電容器逐組切除。電壓諧波總畸變率限值: 5%-20%可調,出廠設置8%。
⑤ 缺相保護：在發生缺相時，控制器能實現控制快速退投。
⑥ 零序電流過上限保護：當零序電流超過上限值(可設定)時，由控制器切除輸出回路。
2.12.7 自檢復歸
每次通電后，控制器進行自檢并復歸輸出回路使之處于斷路狀態。
2.12.8 防止投切振蕩
同組電容器每次投入與切出保持最小5分鐘（300秒）的動作間隔，以確保同組電容器不出現頻繁投切的不良狀態。
2.12.9 延時設置
1) 電容器投切延時： 10～120秒，可設定；
2) 切投動作閉鎖時間間隔： ≥300秒。
主要技術指標
交流采樣 |
電壓測量精度0.5級；電流測量精度0.5級；有功測量精度0.5S/1級；無功測量精度1級/2級；頻率范圍50±5Hz；諧波誤差≤±5％ |
||
時鐘誤差 |
時鐘誤差≤0.5s/d，斷電數據保存10年；主站對時誤差≤2s |
||
控制回路 |
16路 |
控制方式 |
手動、自動 |
控制物理量 |
無功功率 |
投入、切出門限 |
0-99Kvar，可設定 |
計量功能 |
支持電量分時計量，計量正、反向有功，4象限無功以及A、B、C各項有功、無功電量，支持最大需量分時計量等 |
||
諧波監測指標 |
可統計諧波電壓畸變率、諧波電流畸變率、2-19次諧波電壓幅值、2-19次諧波含有率 |
||
投切方式 |
自動循環投切，自動優化投切 |
||
補償方式 |
三相補償和分相補償相結合的混合補償方式（可分組設置各組的補償方式及控制參數） |
||
工作環境條件 |
正常工作溫度：-25℃~+65℃； 相對濕度：10~100%； 大氣壓力：63.0～108.0kPa(海拔4000m及以下)； |
||
正常工作電壓 |
額定電壓（1±30%）V |
||
電磁兼容性能 |
IEC61000-4-30-2008 |
||
上行通信通道 |
支持多種通信接口，可根據需要選取GPRS/CDMA/ GSM/3G等 |
||
本地通信接口 |
3路RS485、1路USB、1路RS232、1路紅外、1路微功率無線通信 |
||
顯示面板 |
點陣式LCD顯示屏，LED背光，全中文菜單式操作 |
||
存儲容量 |
256MB FLASH，32M SDRAM |
||
通信協議 |
國家電網、南方電網、廣西電網、廣東電網、或其他可定制規約 |
||

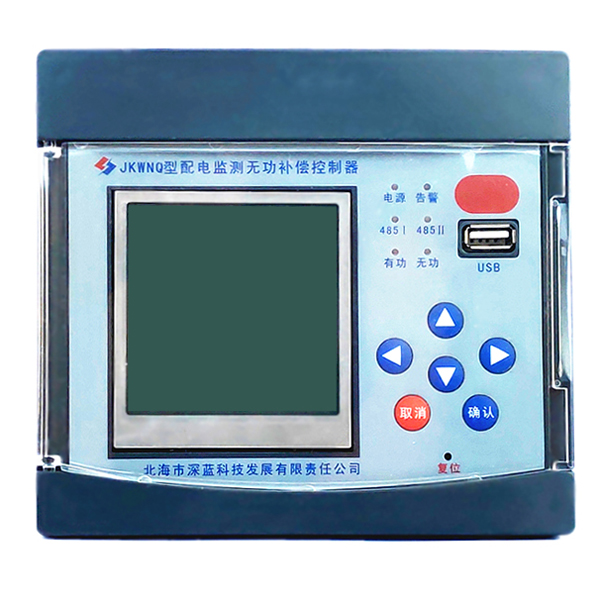

外形尺寸：151×137×110mm（寬×高×深）；安裝開孔尺寸：141×126mm（寬×高）；外形如下圖：
控制器與復合開關接線圖例（下圖）；
安裝接線圖 （下圖）；
控制器輸入為A、B、C三相電壓及N線，建議用2.5mm2銅芯線；A、B、C三相電流，用不小于4mm2銅芯線。請參考下圖所示：
電壓電流輸入及其他接線端子（位于控制器背面）：
配電運行綜合監測管理系統由配電監測無功補償控制器、抄表機以及后臺綜合管理軟件等幾部分組成。
配電監測無功補償控制器能實時監測配電變壓器的運行狀態，整點記錄變壓器三相電壓、電流、功率因數、有功、無功等數據；能記錄各種狀態量的最大、最小值和出現的時間、停送電次數和時間，能保存多天的記錄數據，通過專用抄表機每月抄取監測儀記錄的數據。配合后臺管理軟件能綜合分析供電質量、統計供電可靠性、電壓合格率、負荷率等指標，也有助于線損的計算分析。管理軟件人機界面友好，能顯示各種數據列表、繪制曲線圖、打印輸出各種分析統計報表。
配電運行綜合監測管理系統是電力部門提高管理水平、保障供電質量、提高配電網運行效益的有力工具。為供電部門調查設備運行狀況，制定安全經濟的運行，制定安全經濟的運行方案以及設備增容等提供較為完整的第一手資料，是配電、用電管理自動化必要的設備。
JKWN型配電監測無功補償控制器，集電壓表、電流表、功率因數表、負荷指示儀、電壓監測儀等于一體，是配電管理自動化的必要設備。能監測配電變壓器的運行狀態，為判斷配電變壓器是超負荷運行、還是欠負荷運行、三相負荷是否平衡提供真實的科學依據，為計算供電可靠性、供電質量、低壓網損等提供了最基本的資料。為配電網的改造、設備的增容提供了可靠的數據。
為了定期抄錄安裝在現場的配電監測無功補償控制器所記錄的數據，可以采用專用抄表機通過通信電纜或無線方式將配電監測無功補償控制器中存儲的電網運行數據傳送到抄表機上。視抄表機的內存容量的不同，抄表機可連續抄50臺監測儀或者更多。抄表工作完成后，后臺管理PC機中。清空抄表機內數據后，就可以繼續用這臺抄表機抄其它監測儀的數據、抄表機采用能顯示多行漢字的液晶顯示器，菜單選擇直觀明了、使用操作方便靈活。
配電變壓器監測數據處理軟件運行在采用Windows9x/NT/2000/XP操作系統的個人電腦上，人機界面友好，使用操作方便。監測儀（配電監測無功補償控制器）的數據通過抄表機傳送到后臺管理PC機中，對數據進行相應的處理和統計分析，然后就可以進行各種查詢顯示和打印輸出：每天24小時整點、半點、15分鐘數據；停送電次數和時間；每天和全月各種量的最大、最小值及其出現的時間，統計計算負荷率；電壓超上限、下限時間和電壓合格率等。配電變壓器監測數據處理系統軟件既能直觀地顯示每臺配電變壓器的相關數據，還能匯總計算統計全部配變的重要指標，并能以曲線形式直觀顯示，打印的各種綜合報表貼近電力生產的實際需要。
