概述

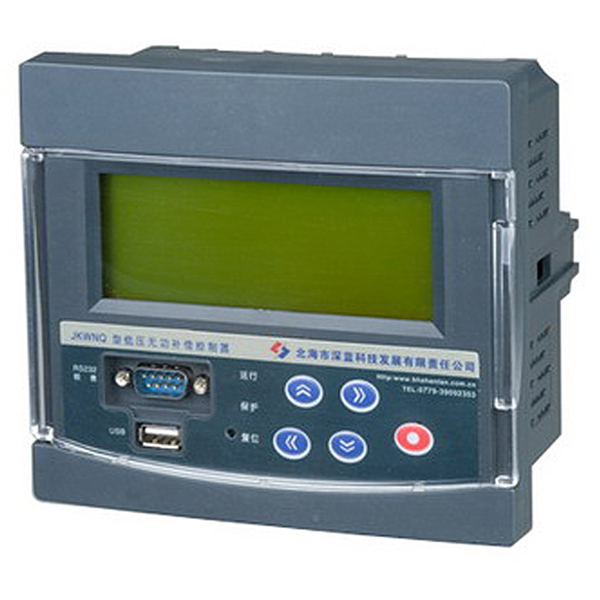

JKWNQ 型配電監測無功補償控制器是我公司研制開發的新技術產品，其采用了一系列國內領先的技術和新型的電子元器件，集配電監測與無功補償控制于一體，不但可以與補償電容的復合開關等設備連接， 控制開關通斷； 補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量； 還可實時監測電網的三相電壓、電流、功率因數、諧波等運行數據，可完成對整個低壓配電線路的實時監測、數據分析等綜合管理，為低壓配電線路的科學管理提供第一手可靠數據。
執行標準
裝置中的所有電器元件均符合相應的國家標準或行業標準，并嚴格執行下列標準：
DL500-92 電壓監測儀訂貨技術條件
DL/T17626.4-1998 電磁兼容試驗和測量技術：電快速瞬變脈沖群抗擾度試驗
DL/T630-1997 交流采樣遠動終端技術條件
DL/T645-2007 多功能電能表通信規約
GB12325-1990 電能質量 供電電壓允許偏差
GB/T14549-93 電能質量 公用電網諧波
GB4208-1993 外殼防護等級（IP代碼）
GB191-2000 包裝儲運圖示標示
GB8566-88 軟件開發規范
遵循規約
●《電力負荷管理系統數據傳輸規約-2004》（國家電網公司）
●廣西電網公司電力需求側管理系統數據傳輸規約（2005年）第一部分
●廣西電網公司配電監測計量終端、低壓無功補償及配變監測計量裝置、10KV架空配電線路用戶分界智能開關通信規約（2007.10）
●廣西電網公司多功能電能表通信規約擴展部分。
●廣東電網公司配變計量監測終端通訊規約。（備選）
產品型號
主要功能
1、數據監測功能及抄表功能：
實時監測電網的三相電壓、電流、功率因數等運行數據，并通過抄表機或無線通訊傳送到微機中的數據處理系統，可完成對整個低壓配電線路的監測、統計分析、報表輸出等綜合管理，為低壓配電線路的科學管理提供第一手可靠數據。
2、設置功能：
1）設置和修正本機時鐘；
2）設置口令；
3）設置通訊波特率；
4）設置如下控制參數：電壓高限值（伏）；延時時間（秒）；投入門限無功電流值（安）；切出門限無功電流值（安）；
5）具容錯功能及軟件閉鎖功能；
6）輸出回路設置功能；每路均可設置其補償方式及控制參數。
3、顯示功能：
1）工作狀態顯示：電源指示燈；滯后、過壓、超前、投切狀態等工作狀態指示。
2）瞬時測量數據顯示：三相電壓，三相電流及三相功率因數。
3）顯示其它主要運行數據，包括：頻率，三相電壓總諧波畸變率，三相電流總諧波畸變率，三相2-19次電壓、電流諧波分析，實時日歷時鐘、當時日歷時鐘、當前累計有功電量、當前累計無功電量等、CT變比、支路號等。
4）顯示刷新時間：1-10秒，可設置。
4、保護功能：
1）欠壓保護：電壓≤設定下限（0.85-0.93UN范圍內可調）時，欠無功不投，已投的全切（每5秒切一組）；切除總時間不超過60秒；
2）過壓保護：電壓＞設定上限（1.0～1.15UN范圍內可調）時，欠無功不投，已投的全切（每5秒切一組）；切除總時間不超過60秒；
3）失壓保護：裝置在斷電后控制開關自動斷開，保證在再通電時各電容器組處于分斷狀態；
4）缺相保護：當相電壓低于65%額定值時，視為斷相，由控制器切除輸出回路。
5）諧波保護：當電壓或電流諧波超過電壓或電流諧波畸變率上限值（可設定）后，控制器發出指令將各電容器組逐組退出。
5、自檢復歸功能：
每次通電后，控制器進行自檢并復歸輸出回路使之處于斷路狀態。
6、防止投切振蕩功能：
在每次投入與切出的動作間保持最小5分鐘（300秒）的動作間隔，以確保補償裝置在負荷較輕時不出現頻繁投切的不良狀態。
7、延時功能：
1）電容器投切延時：10～120秒，可設定；
2）同一組電容投切時間間隔：≥300秒；
3）過壓時在60秒內將所有電容器組退投
8、諧波監測
可存貯最大諧波電壓畸變及對應相和出現時間，最大諧波電流畸變率及對應相和出現時間、最大諧波電壓畸變率時對應相的電壓的電壓基波幅值、最大諧波電流畸變率時對就相對相的電流基波幅值及2-19次諧波電流幅值、實時各相電壓電流的基波及2-19諧波幅值、實時各相電壓電流的畸變率，在控制器顯示屏上可實時顯示各次諧波的分量圖和分量比。
主要技術指標
電壓測量精度 |
0.5度 |
電流測量精度 |
0.5度 |
功率、電能測量精度 |
1.0級 |
功率因數測量精度 |
0.9-1.0范圍：0.5級；0.6-0.9范圍：1.0級
|
時鐘誤差 |
＜1秒/天 |
諧度誤差 |
≤5% |
最大輸出回路 |
16路 |
控制方式 |
手動自動 |
控制物理量 |
無功功率 |
投入、切出門限 |
0-84A，可設定 |
數據采樣測量值 |
真有效值 |
||
諧波監測指標 |
可統計諧波電壓畸變率、諧波電流畸變率、2-19次諧波電壓幅值、2-19次諧波含有率 |
||
投切方式 |
自動循環投切，自動優化投切 |
||
補償方式 |
三相補償和分相補償相結合的混合補償方式（可分組設置各組的補償方式及控制參數） |
||
功耗 |
≤10VA |
||
與數字采集器傳輸波特率 |
4800/9600/19200/57600/115200bps |
||
數據采集器與計算機通訊波特率 |
2400/4800/9600/19200/38400bps/57600/115200； |
||
通訊（抄表）方式 |
有線/無線/USB/GPRS/CDMA |
||
無線抄表通信頻率 |
430Mhz,無線抄表有效距離：≤20m |
||
顯示方式 |
192*64點陣式液晶 |
||
數據存貯容量 |
數據存貯天數 |
100天，每15分鐘 |
|
投切歷史記錄 |
2200次 |
||
通信協議 |
《電力負荷管理系統數據傳輸規約-2004》（國家電網公司） |
||
配電運行綜合監測管理系統由配電監測無功補償控制器、抄表機以及后臺綜合管理軟件等幾部分組成。
配電監測無功補償控制器能實時監測配電變壓器的運行狀態，整點記錄變壓器三相電壓、電流、功率因數、有功、無功等數據；能記錄各種狀態量的最大、最小值和出現的時間、停送電次數和時間，能保存多天的記錄數據，通過專用抄表機每月抄取監測儀記錄的數據。配合后臺管理軟件能綜合分析供電質量、統計供電可靠性、電壓合格率、負荷率等指標，也有助于線損的計算分析。管理軟件人機界面友好，能顯示各種數據列表、繪制曲線圖、打印輸出各種分析統計報表。
配電運行綜合監測管理系統是電力部門提高管理水平、保障供電質量、提高配電網運行效益的有力工具。為供電部門調查設備運行狀況，制定安全經濟的運行，制定安全經濟的運行方案以及設備增容等提供較為完整的第一手資料，是配電、用電管理自動化必要的設備。
JKWNQ型配電監測無功補償控制器，集電壓表、電流表、功率因數表、負荷指示儀、電壓監測儀等于一體，是配電管理自動化的必要設備。能監測配電變壓器的運行狀態，為判斷配電變壓器是超負荷運行、還是欠負荷運行、三相負荷是否平衡提供真實的科學依據，為計算供電可靠性、供電質量、低壓網損等提供了最基本的資料。為配電網的改造、設備的增容提供了可靠的數據。
為了定期抄錄安裝在現場的配電監測無功補償控制器所記錄的數據，可以采用專用抄表機通過通信電纜或無線方式將配電監測無功補償控制器中存儲的電網運行數據傳送到抄表機上。視抄表機的內存容量的不同，抄表機可連續抄50臺監測儀或者更多。抄表工作完成后，后臺管理PC機中。清空抄表機內數據后，就可以繼續用這臺抄表機抄其它監測儀的數據、抄表機采用能顯示多行漢字的液晶顯示器，菜單選擇直觀明了、使用操作方便靈活。
配電變壓器監測數據處理軟件運行在采用Windows9x/NT/2000/XP操作系統的個人電腦上，人機界面友好，使用操作方便。監測儀（配電監測無功補償控制器）的數據通過抄表機傳送到后臺管理PC機中，對數據進行相應的處理和統計分析，然后就可以進行各種查詢顯示和打印輸出：每天24小時整點、半點、15分鐘數據；停送電次數和時間；每天和全月各種量的最大、最小值及其出現的時間，統計計算負荷率；電壓超上限、下限時間和電壓合格率等。配電變壓器監測數據處理系統軟件既能直觀地顯示每臺配電變壓器的相關數據，還能匯總計算統計全部配變的重要指標，并能以曲線形式直觀顯示，打印的各種綜合報表貼近電力生產的實際需要。
外型及安裝尺寸
JKWNQ嵌入式外形圖，其外形尺寸（長×寬×高）為：150×136×120mm開孔尺寸：142×127mm
