適用范圍

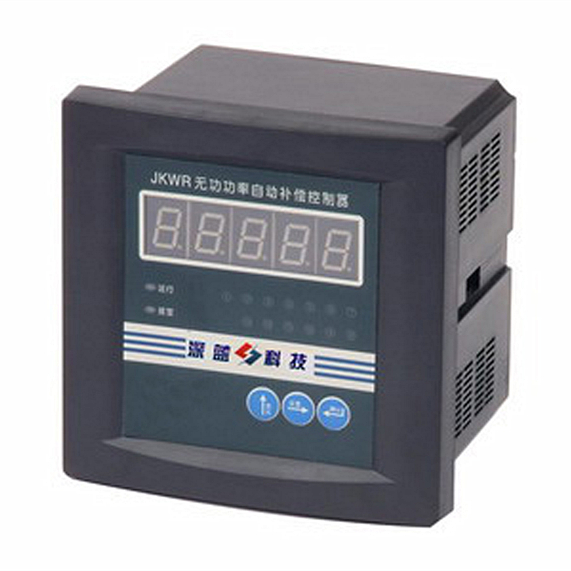

JKWR 型低壓無功補償控制器由公司研制開發的新一代高品質的無功功率補償控制器，由新型PIC微電腦為核心，其功能強大、抗干擾能力強、運算速度快，產品采用貼片工藝和多項專利技術制造，產品質量可靠，其通過與并聯電容器裝置配套，控制補償電容器自動投切，以提高功率因數，提高電力變壓器的利用效率，降低線損，改善電壓質量。執行標準
裝置中的所有電器元件均符合相應的國家標準或行業標準，并嚴格執行下列標準：
GB/T 4942.2－1993 低壓電器外殼防護等級
GB 11463－1989 電子測量?jī)x器可靠性試驗
GB 6587.4－86 電子測量?jī)x器振動試驗
GB 6587.5－86 電子測量?jī)x器沖擊試驗
GB 6587.6－86 電子測量?jī)x器運輸試驗
GB 12325-1990 電能質量 供電電壓允許偏差
DL/T 597－1996 低壓無功補償控制器訂貨技術條件
JB/T 3085－1999 電氣傳動控制裝置的產品包裝與運輸規程
DL/T 842－2003 低壓并聯電容器裝置使用技術條件
GB/T14594-1993 電能質量：公用電網諧波
型號命名
命名.jpg)
產品主要功能及技術特點
本產品主要用于公用配電變壓器、專用配電變壓器及一些配電線路，并在有諧波的場合下能正確顯示電網功率因數，它有如下的功能和技術特點：
1、控制物理量為無功功率，實現電網缺多少無功，即控制電容器補多少無功；
2、具諧波監測和超值保護功能；
3、完善的保護措施：設置“過壓”、“欠壓”、“缺相”、“諧波”等多重保護。嚴格防止線路在電壓過高、電壓過低、缺相、諧波超限時投入，實現快速切出保護補償電容器；
4、完善的延時及防止投切振蕩閉鎖；
5、具有自動運行與手動運行兩種工作方式；
6、控制參數全數字可調的友好人機界面；
7、精確的數據監測；系統將采用真有效值進行數據采樣，電流電壓的測量準確度達0.5級，有功無功功率等達1.0級，并能精確循環顯示電網的電壓、電流、功率因素等電網數據瞬時值；
8、頻率適應范圍寬（45-65Hz），可適應出口要求；
9、投切方式采用自動循環投切和優化投切相結合；
10、可選擇輸入電壓范圍：110V/220V；
主要技術參數
測量精度 |
電壓 |
0.5級 |
電流 |
0.5級 |
|
功率 |
1.0級 |
|
功率因數 |
1.0級 |
|
諧波誤差 |
≤±5% |
|
數據采樣測量值 |
真有效值 |
|
功耗 |
≤5VA |
|
輸入電流 |
模擬量5A |
|
控制方式和控制物理量 |
手動/自動，投切物理量為無功功率 |
|
最大輸出回路 |
13路，每路均可設置無功電流值 |
|
控制電壓 |
DC9V，AC220V （可選） |
|
補償方式 |
三相共補方式 |
|
投切方式 |
自動循環投切、優化投切 |
|
諧波 |
具諧波監測和保護功能 |
|
