適用范圍

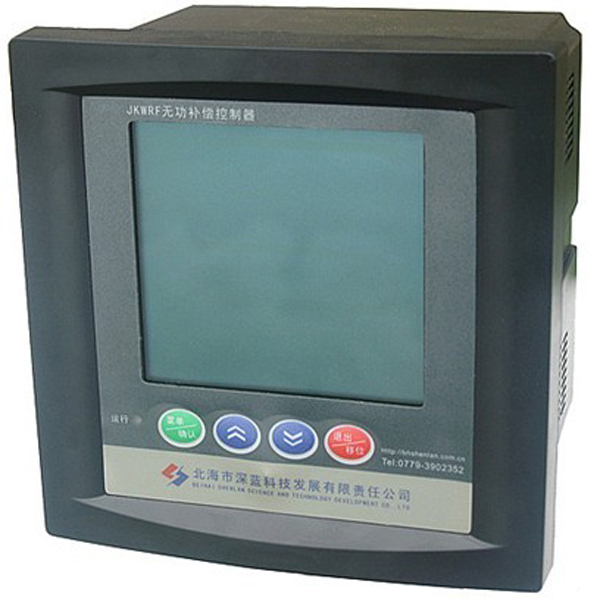

JKWRF型低壓無功分相補償控制器由公司研制開發的新一代高品質的無功功率補償控制器，在JKWR型的基礎上進一步研發的，具有取樣三相電流及電壓，能實現分相補償功能及智能電力儀表于一體的新一代綜合類產品，該產品由新型PIC微電腦為核心，其功能強大抗干擾能力強、運算速度快，產品采用貼片工藝和多項專利技術制造，產品質量非?？煽?，其通過與并聯電容器裝置配套，控制補償電容器自動投切，以提高功率因數，提高電力變壓器的利用效率，降低線損，改善電壓質量；實時監測電網的三相電流、電壓、功率因素、諧波等運行數據，并能分別顯示其瞬時值。
該產品一次性通過電力工業部無功補償成套裝置質量測試中心型式試驗，主要性能達到了國內先進水平，完全符合DL/T597-1996行業標準，已通過ISO9001：2000質量體系認證。
執行標準
裝置中的所有電器元件均符合相應的國家標準或行業標準，并嚴格執行下列標準：
GB/T 4942.2－1993低壓電器外殼防護等級
GB 11463－1989電子測量?jī)x器可靠性試驗
GB 6587.4－86電子測量?jī)x器振動試驗
GB 6587.5－86電子測量?jī)x器沖擊試驗
GB 6587.6－86電子測量?jī)x器運輸試驗
GB 12325-1990電能質量 供電電壓允許偏差
DL/T 597－1996低壓無功補償控制器訂貨技術條件
JB/T 3085－1999電氣傳動控制裝置的產品包裝與運輸規程
DL/T 842－2003低壓并聯電容器裝置使用技術條件
GB/T14594-1993電能質量：公用電網諧波
型號命名
命名.jpg)
產品主要功能及技術特點
本產品主要用于公用配電變壓器、專用配電變壓器及配電柜的綜合數據口，并在有諧波的場合下能正確顯示電網功率因數，它有如下的功能和技術特點：
1、控制物理量為無功功率，實現電網缺多少無功，即控制電容器補多少無功；
2、具有三相共補、三相分補、混合補償?shù)妊a(bǔ)償方式。
3、具諧波監測和超值保護功能；
4、完善的保護措施：設置“過壓”、“欠壓”、“缺相”、“諧波”等多重保護。嚴格防止線路在電壓過高、電壓過低、缺相、諧波超限時投入，實現快速切出保護補償電容器；
5、完善的延時及防止投切振蕩閉鎖；
6、具有自動運行與手動運行兩種工作方式；
7、控制參數全數字可調的友好人機界面；
8、精確的數據監測；系統將采用真有效值進行數據采樣，電流電壓的測量準確度達0.5級，有功無功功率等達1.0級，并能精確循環顯示電網的電壓、電流、功率因素等電網數據瞬時值，能代替指針式儀表；
9、投切方式采用自動循環投切和優化投切相結合；
10、通訊采用串行通訊口為RS-485，波特率為4800/9600可編程設置。通訊協議采用MODBUS協議
主要技術參數
測量精度 |
電壓 |
0.5級 |
電流 |
0.5級 |
|
功率 |
1.0級 |
|
功率因數 |
0.9-1.0范圍：0.5級；0.6-0.9范圍：1.0級 |
|
時間誤差 |
≤1秒/天 |
|
諧波誤差 |
≤±5% |
|
數據采樣測量值 |
真有效值 |
|
功耗 |
≤5VA |
|
輸入電流 |
模擬量5A |
|
控制方式和控制物理量 |
手動/自動，投切物理量為無功功率 |
|
最大輸出回路 |
16路，每路均可設置在標準電壓（380/220V）下的無功功率值。 |
|
控制電壓 |
DC9V，AC220V （可選） |
|
補償方式 |
三相補償和分相補償相結合的混合補償方式（可分組設置各組的補償方式及控制參數）
|
|
投切方式 |
自動循環投切、優化投切 |
|
諧波 |
具諧波監測和保護功能 |
|
數據通訊接口 |
RS485通訊，采用MODBUS通訊協議 |
|
外形及安裝尺寸圖
控制器安裝尺寸圖如下圖所示(單位：mm)：
控制器為嵌入式安裝，其面板尺寸為122×122mm；深度為106mm，嵌入式安裝開孔尺寸為113×113mm。
安裝接線圖
安裝進線圖:控制器輸入為A、B、C三相電壓、N線(其額定值為220V)和A、B、C三相相電流(其額定值為5A,信號是從配變低壓側CT的二次接入)。請參考如下所示的接線圖及端子板接線編排:：
線圖.jpg)
安裝進線圖
控制器輸入輸出接線說明。
控制器背面接口端子功能圖(按從左至右排列)
